超聲波探傷儀的A掃描、B掃描、C掃描

發布時間：2019-08-20  點擊次數：人次  分享：

超聲波探傷儀及缺陷位置和大小的表示方式有三種方式：A掃描、B掃描、C掃描，其中市面上大多數缺陷判定方式的是A掃描，也是目前工業超聲探傷中的主流探測手段。

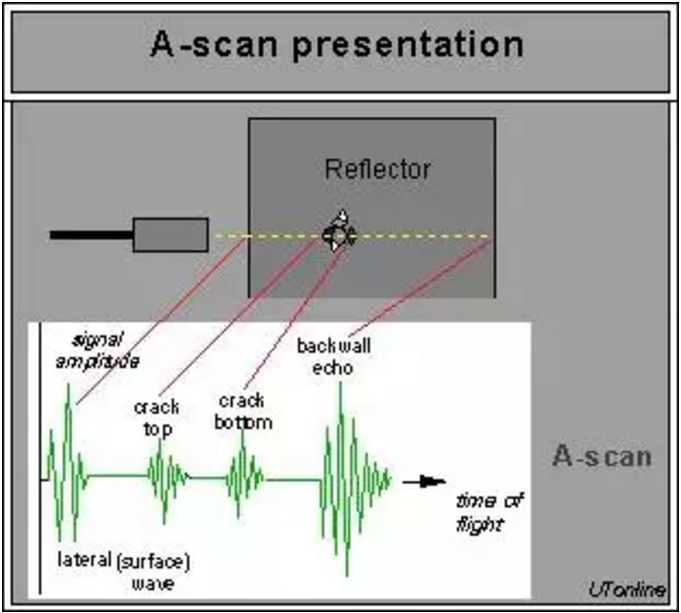

（1）A掃描來源于英文單詞Amplitude，即幅值的意思，也即顯示器的橫坐標是超聲波在被檢測材料中的傳播時間或者傳播距離，縱坐標是超聲波反射波的幅值。

基于A掃的缺陷判定方式，當在一個鋼工件中存在一個缺陷，由于這個缺陷的存在，造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面，交界面之間的聲阻抗不同，當發射的超聲波遇到這個界面之后，就會發生反射,反射回來的能量又被探頭接受到，在顯示屏幕中橫坐標的一定的位置就會顯示出來一個反射波的波形，橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質。如圖1所示為缺陷的A掃描判定方式。

圖1 A掃描顯示方式

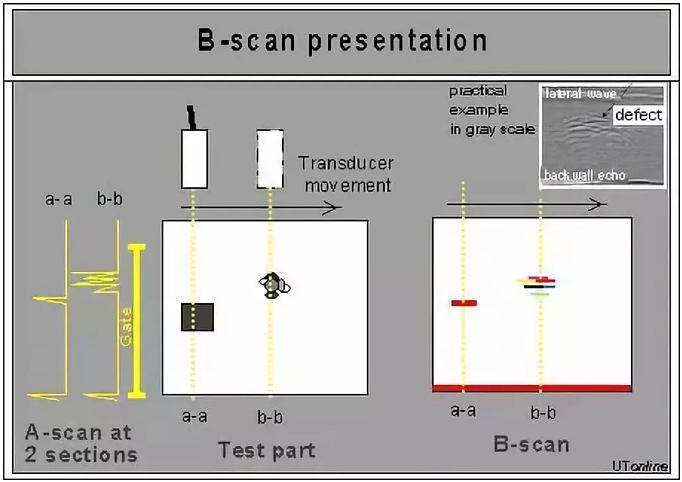

（2）B掃描來源于英文單詞birightness，亮度的意思 ，掃描圖像以二維圖像顯示，屏幕顯示的是與聲速傳播方向平行且與工件的測量表面垂直的剖面。其亮度信息，則是通過計算反射回來的超聲波的強弱來確定。如圖2所示為B掃描顯示方式。

圖2 B掃描顯示方式

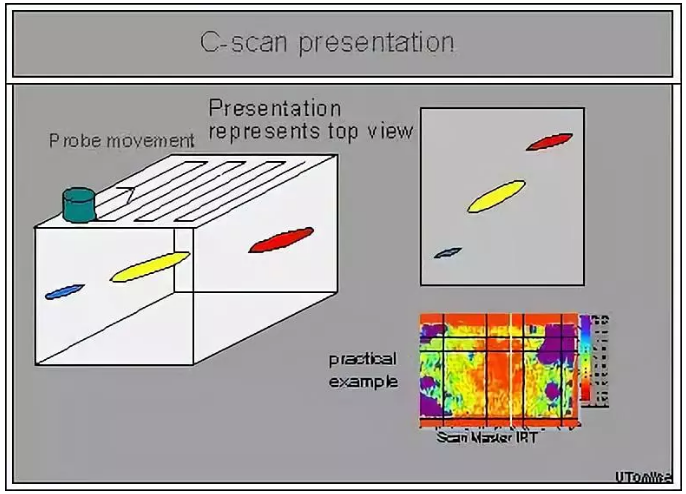

（3）C掃描來源于英文Constant depth，意思是恒定的深度，是對某一深度的截面進行掃描，是二維平面內移動并選取A掃描特定深度的點的信號成像，顯示的是水平截面的缺陷信息。如圖3所示為C掃描顯示方式。

圖3 C掃描顯示方式

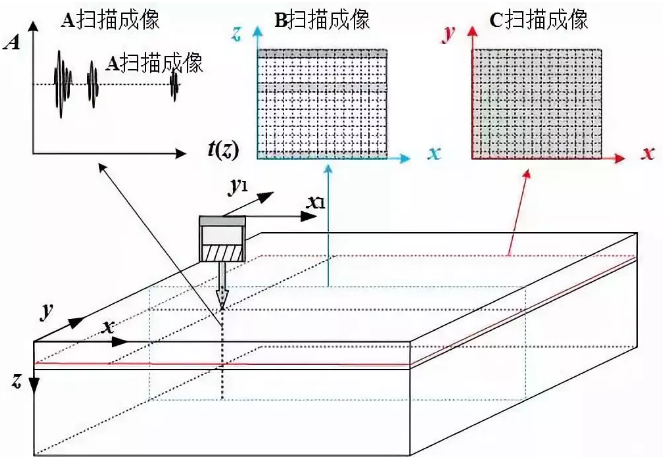

上面所有的掃描方式放在一個示意圖中可以表示為圖3的更加形象的方式

圖4 超聲A、B、C掃描顯示方式

A掃描顯示方式即顯示器的橫坐標是超聲波在被檢測材料中的傳播時間或者傳播距離，縱坐標是超聲波反射波的幅值。 在一個鋼工件中存在一個缺陷，由于這個缺陷的存在，造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面，交界面之間的聲阻抗不同，當發射的超聲波遇到這個界面之后，就會發生反射,反射回來的能量又被探·頭接受到，在顯示屏幕中橫坐標的一定的位置就會顯示出來一個反射波的波形，橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質。

B掃描方式在掃描圖像以二維圖像顯示，屏幕顯示的是與聲速傳播方向平行且與工件的測量表面垂直的剖面。

C掃描就是三維成像掃描，掃描結果為工件的橫斷面。
